Построение выкройки узкого одношовного рукава по системе Мюллер и сын

Девочки! Ура! Как мне кажется, я начала привыкать к построению выкроек. Если бы не вы все, я еще бы долго себя уговаривала на это. На курсах пока небольшая задержка - преподаватель заболела. Сделали макет, остановились на вшивании рукава и подгонки макета по фигуре. Как только завершим работу, обязательно расскажу. А теперь - построение. Если найдете ошибки или непонятки, критикуйте. Строила по сборнику АТЕЛЬЕ 2004.

Построение узкого одношовного рукава по системе Мюллер и сын (Ателье 2004).

Из четырех представленный в сборнике видов рукавов выбираю рукав № 1 для индивидуального производства одежды.

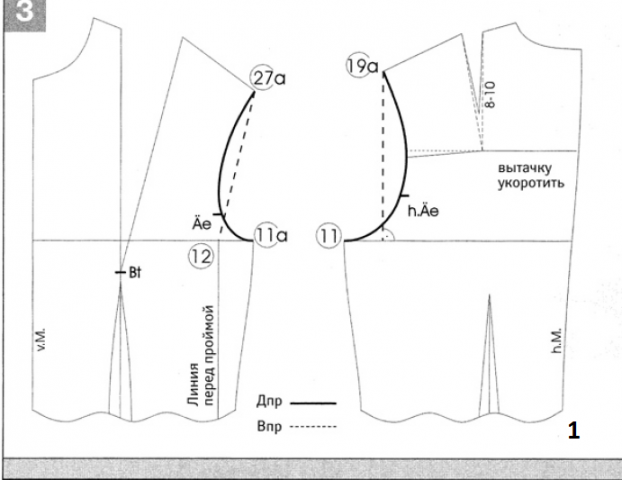

Предварительно необходимо деталь спинки разрезать по линии середины верхней вытачки и закрыть раствор вытачки на пройме. Вертикальную вытачку укоротить до 8-10 см.

Для построения нам понадобятся следующие величины:

-Впр(ч) – высота проймы на чертеже (Сумма величин высоты проймы спинки и высоты проймы переда) . Берем с чертежа.

Высота проймы спинки – это длина перпендикуляра из точки 19а к линии груди 2 -11.

Высота проймы переда – длина прямой, соединяющей точки 12 и 27а.

-Дпр(ч) – длина проймы на чертеже. Измеряем сантиметровой лентой по контуру проймы от точки 27а через точки 11а, 11 (без учета промежутка между деталями) к точке 19а.

Шпр – ширина проймы.

Др – длина рукава.

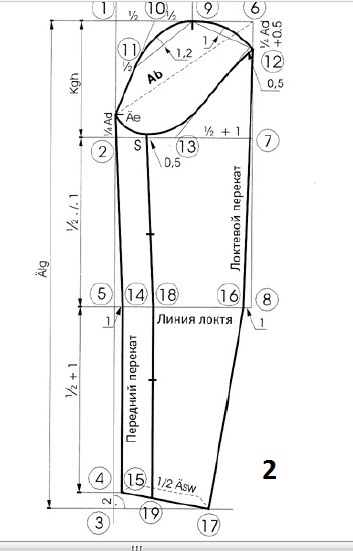

• 1.Начертить вертикальную линию справа. Вверху на этой вертикали ставим точку 1.
• 2.От точки 1 вниз откладываем расстояние, равное высоте оката. Высота оката равна Вок=1/2 Впр минус (2/10 Шпр + 1 см. Ставим точку 2.
• 3.От точки 1 откладываем вниз расстояние, равное Др. Ставим точку 3.
• 4.От точки 3 вверх откладываем 2 см. Ставим точку 4 – это вспомогательная точка для оформления низа рукава.
• 5.Расстояние между точками 2 и 4 делим пополам и вычитаем 1 см. От точки 2 вниз откладываем эту величин. Ставим точку 5. Это линия локтя.
• 6.От точек 1, 2, 3, и 5 проводим горизонтали вправо.
• 7.От точки 2 вверх откладываем ¼ Шпр для определения места расположения переднего контрольного знака втачивания рукава. Ставим точку 2а.
• 8.От точки 2а радиусом, равным ширине рукава по наклонной Шр=1/2 Дпр(ч) минус 0,5см проводим дугу. На пересечении с горизонталью, проведенной из точки 1. Ставим точку 6.
• Эта формула позволяет регулировать величину посадки по окату рукава и ширину рукава.
• 9.От точки 6 вниз проводим вертикаль. Ставим точку 97на пересечении с горизонталью из точки 2 и точку 8 на пересечении с горизонталью из точки 5 (линия локтя).
• 10.От точки 1 вправо откладываем расстояние, равное половине отрезка (1-6) плюс 1 см. Ставим точку 9, получена верхняя точка оката рукава.
• 11.От точки 7 влево откладываем расстояние равное отрезку 1-9 (только для рукава № 1). Ставим точку 13. Величина этого отрезка влияет на расположение нижней части оката на рукаве.
• 12.Отрезок 1 – 9 делим пополам. Ставим точку 10.
• 13.Точку 2а соединяем с точкой 10. Эту линию делим пополам, ставим точку 11 и соединяем с точкой 9.
• 14.От точки 6 вниз откладываем величину, равную ¼ Шпр плюс 0,5. Ставим точку 12.
• 15.Соединяем точку 12 с точкой 9 вспомогательной линией. От точки 12 вверх по этой прямой откладываем 0,5 см. Эту точку соединяем с точкой 13.
• 16. От точки 2 вверх отложить 0,5 см и провести вспомогательную линию, параллельную линии 2 -7.
• 17.Линию 11-9 разделить пополам, из центра восставить перпендикуляр длиной 1.2 см. Линию 9-12 также разделить пополам, перпендикуляр из середины длиной 1 см. Начертить окат рукава по лекалу через точки 2а, 11, вспомогательную точку, 9, вспомогательную точку и 12.
• 18.От точки 5 и точки 4 вправо откладываем 1 см для оформления линии переднего переката рукава. Ставим точки 14 и 15.
• 19.Проводим линию через точки 2а, 14 и 15. Это линия переднего переката рукава.
• 20.От точки 8 влево откладываем 1 см. Ставим точку 16.
• 21.Из точки 15 провести дугу радиусом, равным половине ширины низа рукава. На пересечении с горизонтальной линией из точки 3. Ставим точку 17. Ширину низа рукава принимаем равной обхвату запястья плюс прибавка. Принимаю Шн=22 см.
• 22.Соединяем точки 12, 16 и 17. Это линия локтевого переката.
• 23.Скопируем на прозрачную бумагу участок проймы переда от переднего контрольного знака втачивания рукава (которая расположена на высоте, равной величине ¼ Шпр от точки 12) до точки 11а и перенесем его величину и форму на соответствующий участок рукава, получена точка S.
• 24.От точки S вниз провести линию шва, параллельную линии переднего переката 2а, 14 и 15.
• 25.На расстоянии 9-10 см от линии в обе стороны (вверх и вниз) по линии шва ставим контрольные знаки.
• 26.На прозрачную бумагу переводим участок проймы спинки от точки 11 до точки 21 и прибавляем 0,5 см. От точки S прорисовываем эту линию на соответствующем участке оката.

Для развертывания выкройки рукава берем прозрачную бумагу и обводим рукав по линиям низа, переднего и локтевого перекатов и по нижней линии оката. Разрезаем по линии шва. Перевернув части на другую сторону прикладываем меньшую часть к линии2а, 14 и 15, а большую часть – к линии 12-16. Накладываем прозрачную бумагу и обводим весь рукав. Можно сразу перевести развернутую деталь на кальку, переворачивая ее.

Линию низа выравниваем, линию шва со стороны переда оттягиваем.

Разрезаем по линии локтя до точки 16 и закрываем полученную при развертывании выкройки вытачку. Выточку по линии локтя укорачиваем на 1-2 см.
